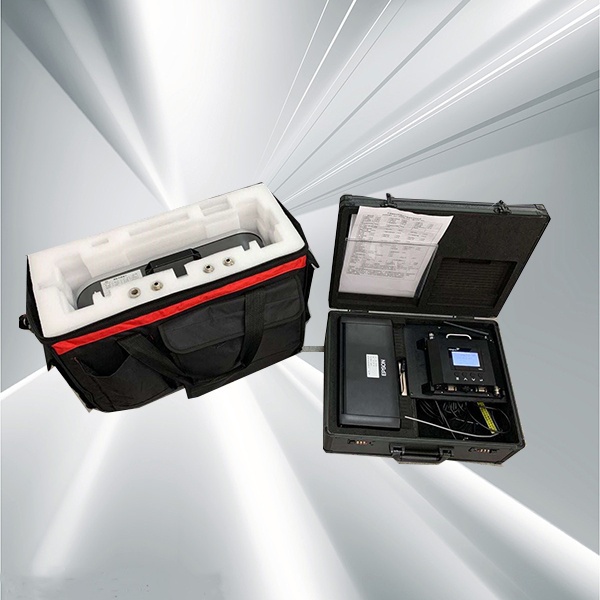

便携式排放检测系统MQW-7003
一、产品介绍
1.1产品概述
欢迎使用浙江浙大鸣泉科技有限公司生产的便携式排放检测系统。
本产品是针对环保部门对在用非道路移动机械排放检测和在用汽车路检路查的使用需求而开发的。产品以烟度计等设备为核心检测部件，配备了满足国标要求的专用软件及便于执FA的各个辅助设备，并将整个系统进行了集成和优化。
产品的检测流程和技术规范满足以下标准要求：
《柴油车污染物排放限值及测量方法(自由加速法及加载减速法)》(GB3847-2018)
《汽油车污染物排放限值及测量方法(双怠速法及简易工况法)》(GB18285-2018)
《非道路柴油移动机械排气烟度限值及测量方法》(GB36886-2018)
1.2 产品特点
构建了一个独立和完善的检测系统，集成化设计，携带方便，子设备之间无连接线，检测现场整洁有序，检测流程高效便捷；
烟度计为核心的测量部件，取样式（分流式）测量方式。采用“空气气幕”保护技术，使光学系统免遭排烟的污染。测量室恒温控制，防止排气中水份冷凝，影响测量结果；
采用WIFI无线传输，保障了子设备间数据传输的便捷性和稳定性，相较蓝牙技术，明显改善了信号的覆盖面和穿透力，使检测过程更通畅和稳定；
系统子设备都内置了高性能的锂电池，不受现场供电条件的限制；
采用工业级平板电脑，高可靠性，高防护等级(≥IP65)，完全满足户外使用需求；
软件内置了林格曼黑度和不透光烟度(自由加载和自由加速流程)检测项，测试流程提示明确，操作程序化，自动判断检测结果，实现检测数据的存储和查询，并留存被测机械的相关信息和照片，检验结果可追溯；
检测报告单以标准A4大小输出，可定制化设计；
可选配尾气分析仪MQW-50D(DC)实现汽油车的双怠速检测。
1.3 系统参数
烟度计相关参数
Table1.3.1测量范围、分辨率与示值误差 | ||||
项目 | 吸收比(Ns)* | 光吸收系数(K) | 烟气温度 | |
单位 | % | m-1 | ℃ | |
测量范围 | 0~99.90 | 0~16.08 | 0~150 | |
分辨率 | 0.01 | 0.01 | 1 | |
允许误差 (误差) (误差) | ±2.0 | ±2 | ||
*对应的吸收比N测量范围为（0~98.60）%
Table1.3.2 其他参数 | ||
光通道有效长度 | 215mm | |
光通道等效长度 | 430mm | |
环境条件 | 气压 | 60.0 kPa~110.0kPa |
温度 | -5℃~50℃ | |
湿度 | 不大于95％ | |
工作电源 | AC 220V±22V，50Hz±1Hz | |
额定功率 | 150W | |
外形尺寸（长×宽×高） | 525 mm×170 mm×332 mm | |
主机重量 | 约7.5kg | |
移动源五参数综合测试仪相关参数
Table1.3.3测量范围、分辨率与示值误差 | |||||
项目 | 温度 | 湿度 | 气压 | 油温 | 转速 |
单位 | ℃ | %RH | kPa | ℃ | rpm |
测量范围 | -20.0~60.0 | 0~95.0 | 40~110.0 | -30.0~150.0 | 500~6000 |
分辨率 | 0.1 | 0.1 | 0.1 | 0.1 | 1 |
示值误差 | ±0.5 | ±3 | ±0.5 | ±2 | ±1% |
Table1.3.4 其他参数 | ||
环境条件 | 气压 | 75.0kPa～110kPa |
温度 | -5℃～45℃ | |
相对湿度 | 0~95% | |
周围无强烈电磁场干扰，无强烈冲击和振动 | ||
工作电压 | DC8.4~12.6V | |
额定功率 | 4W | |
外型尺寸（长×宽×高） | (182×180×50) mm | |
仪器重量 | 约1kg | |
其他部件相关参数
Table1.3.5 参数 | ||
工业平板 | CPU+ GPU | MSM 8953(八核)，2.0GHz + Cortex-A53 |
RAM+ROM | 4GB + 64G | |
操作系统 | Android 9.0 | |
屏幕 | 8寸，800*1280 IPS屏，亮度 250cd/m2 | |
电池 | 内置聚合物锂离子电池，3.7V/6000mAh | |
无线通信 | WIFI、Bluetooth、2G/3G/4G | |
防护等级 | IP65，跌落高度1.2m(开机状态) | |
工作环境 | -10℃～50℃，≤95%RH | |
尺寸 | 约228*150*21mm | |
重量 | 约0.75 kg 309*159*61mm | |
打印机 | 类型 | 便携式彩色喷墨打印机 |
速度 | 黑白约7ipm， 彩色约4ipm (A4，普通模式) | |
接口 | USB、WIFI | |
纸张大小 | A4 | |
控制面板 | 1.4英寸 LCD彩色液晶屏 | |
墨盒 | T289(黑色)，约250页；T290(彩色)，约200页 | |
功率消耗 | <12W(打印模式) | |
工作环境 | 10~35℃，20~80%RH(无冷凝) | |
尺寸 | 约309*159*61mm | |
重量 | 约1.7 kg 309*159*61mm | |
烟度计包 | 尺寸 | 约600*300*370 mm |
重量 | 约17 kg(包含设备) | |
移动源配件箱 | 尺寸 | 约440*346*170 mm |
重量 | 约7 kg(包含设备) | |
青岛路博为您提供专业的技术支持和售后服务
